Индикатор TIC для КК.
Круиз контроль.
Немного об индикаторе.

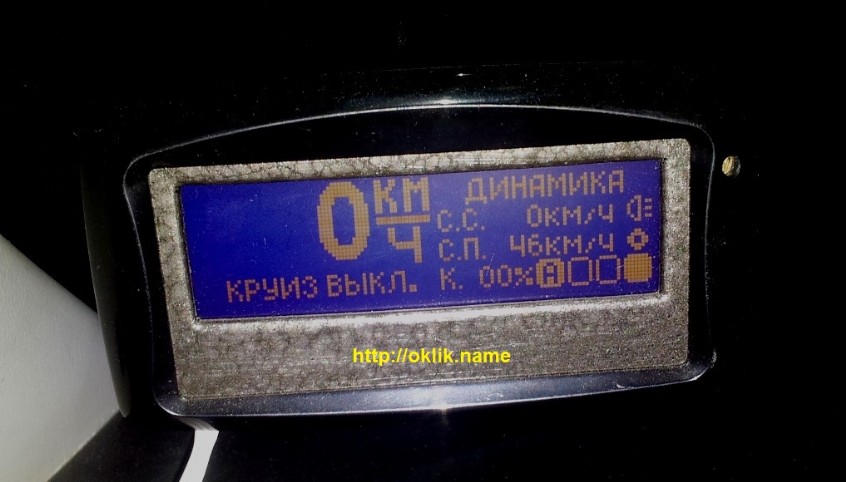

Индикатор графический 128х32 точки, подобные индикаторы используются на БК, Выбор достаточно большой из серии TIC, в моем случае завалялся индикатор TIC96 который я и решил использовать.
Индикатор выводит следующие значения: Текущую скорость, значение скорости пользователя, значение установленной скорости стабилизации, активной таблицы из 3х, Включен или выключен КК, также выводит значение работы привода заслонки при активном КК в 3х значениях (+ открытие, - закрытие, о бездействие), небольшое количество ошибок и о том, что есть связь с КК.
С версии 2 прошивки добавлен вывод значения датчика сцепления, датчика тормоза, отработки ДЖСС, индикатор включения ДХО. Немного переработана графика и места вывода значений. Ускорена реакция и плавность датчика освещенности регулировки яркости.
Индикатор реализован как самостоятельное устройство на своем микроконтроллере PIC18F2525. Также индикатор оснащен фоторезистором который позволяет подстраивать яркость подсветки в зависимости от освещенности салона, что не напрягает глаза и не требует менять ее вручную. Подключение индикатора по 3м проводам к КК в котором предусмотрен для того разъем.
Ну вот и все. Конечно, нет ничего совсем идеального, но мне нравится :) Корпус изготовлен из бывших дешевых часов, поработав немного руками получил результат. Для крепления на стекло, применил присоски от блокнотика автомобильного :))
Прошивка индикатора версии 2.1с возможностью изменения контрастности индикатора. Как это сделать описано в архиве с прошивкой.
(для прошивок старше 4.5.4a UARTbin)
